16NRAG55 CP500
Amplía la imagen
$25.306,01

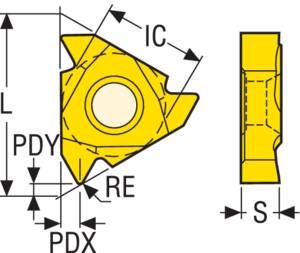

Roscado-Torneado interior, recto
Código GDG A51 – THREADING CARBIDE/CERMET
Nombre |
Descripción |
Valor |
---|---|---|
Barcode_alt | Alternative barcode | 64782000000201 |
CEDC | Número de filos | 3 |
Calidad | Calidad | CP500 |
IC | diámetro del círculo inscrito | 9.53 mm |
IH | Mano plaquita | Right |
Artículonúmero | Artículo número | 00064782 |
L | Longitud del filo de corte teórico | 16.50 mm |
NT | número de dientes | 1.0 |
PDX | Distancia perfil ex | 1.50 mm |
PDY | Distancia perfil ey | 1.1 mm |
PNA | Ángulo de perfil incluido | 55.0 deg |
RE | radio de la esquina | 0.08 mm |
S | Espesor de plaquita | 3.47 mm |
SSC | Código de asiento de plaquita | 16 |
TPIN | mínimo de roscas por pulgada | 48.0 |
TPIX | máximo de roscas por pulgada | 8.0 |
TPN | paso mínimo de rosca | 0.50 mm |
TPX | paso máximo de rosca | 3.00 mm |
TTP | Tipo de rosca | Internal |
Peso | Peso neto | 0.004 kg |
Datos de corte Material: SMG P5 Roscado-Torneado interior, recto
Paso 28.0 TPI
Paso 0.91 mm
Diámetro Mayor (D1) 25.0 mm
Velocidad de corte 145 m/min
Velocidad de corte media 145 m/min
Tipo de refrigerante Emulsión 5%
RPM 1880 rev/min
Avance 1710 mm/min
Avance máximo 1750 mm/min
Avance medio 1710 mm/min
SNR0016M16
Código GDG B50 – THREADING
Número de artículo 75025244
CNR0025R16AHD
Código GDGB50 – THREADING
Número de artículo02555891
CNR001008-16AHD
Código GDGB50 – THREADING
Número de artículo02562785
